硅钼棒高温软化及与炉内气氛的反应
发布日期：2016-11-17 16:00 浏览次数：
硅钼棒电热元件的电阻随着温度的上升而增大，开始升温时硅钼棒消耗很大的电流，所以必须使用低电压。
电炉在使用时，炉温不得超过额定温度，以免损坏硅钼棒。硅钼棒是否抗氧化，能不能在各温度长时间恒温使用，主要决定于硅钼棒是否在高温使用过，一般该设备调试时需要加热到1600度并保温（发热体达到1700~1800度），目的是让硅钼棒表面进行氧化，形成一层玻璃氧化层，阻碍进一步氧化，高温使用后，在任何温度再保温也不必再担心氧化损坏问题。如果未经高温没有形成该氧化层，低温则有可能氧化损伤。

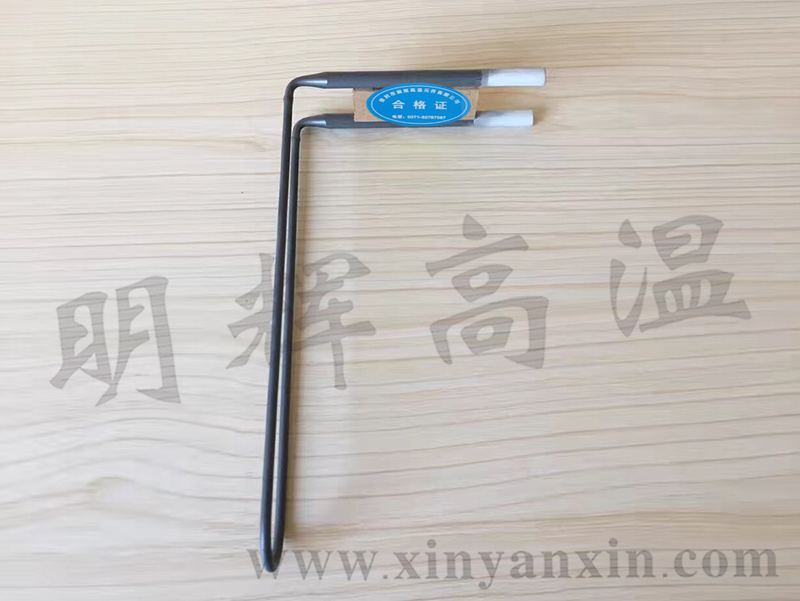

硅钼棒加热元件适合在中性气氛，空气中使用。直角硅钼棒
硅钼棒硬而脆，故在装卸时应特别小心。硅钼棒应存放在干燥的地方，以防镀铝端头受潮变质。硅钼棒接线应与棒冷端的白色铝头紧密接触。硅钼棒电热元件是特种二硅化钼高温导电陶瓷制品，是大量应用的唯一硅化物陶瓷。室温时元件硬而脆，运输、安装时不能磕碰、拧转。但1350℃开始软化，易蠕变，一般垂直安装。电炉在烘炉或升温时，应尽快避开400-700℃的范围，硅钼棒在这段温度长期工作会因低温的强烈氧化作用而一层层脱落。氟、硫、强酸、钾钠氧化物蒸汽对硅钼棒有害，在高温下与MoSi2或SiO2膜发生反应。Fe、Cu、Al、Ni等多数熔融金属和炉渣与硅钼棒接触反应。
www.xinyanxin.com 登封市明辉高温元件有限公司 梁 晟 18538079598
