硅碳棒的老化
作者：明辉高温元件 发布时间：2021-06-20 11:10 浏览次数 :

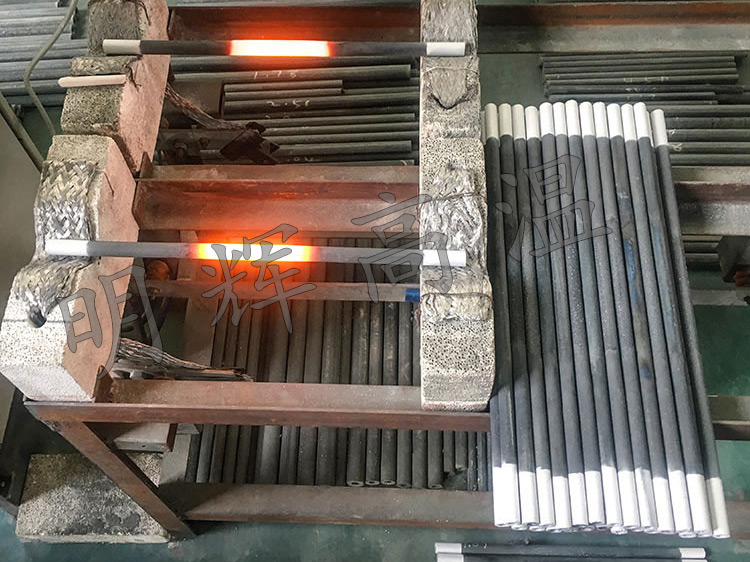

硅碳棒电热元件主要材质SiC,其烧制温度一般在2200℃以上，使用温度通常在1200-1400℃，正常连续使用寿命一般在2000h以上，具有导热快，热辐射能力强，变形微，抗氧化性好的优越性能。安装时可水平或竖直安装，采用并联、串联或混联，是中高温电炉常用的电热元件。
硅碳棒在使用过程中虽然氧化极为缓慢，但长时间的运行仍会导致电阻变大，这种现象叫做老化。在使用过程中，只有减缓硅碳棒的老化才能延长硅碳棒的使用寿命。硅碳棒非正常老化的原因总结了以下几点：
1.在初使用的时候电压加的过快导致升温不均匀，硅碳棒没有适应炉内的温度，损耗过快
2.加热后硅碳棒会发生一定的膨胀，但是安装过程中没有给元件留有足够的空间
3.没有进行正确配阻，这样的使用会迅速缩短硅碳棒的使用寿命。
硅碳棒使用时每组棒应进行高温阻值配阻，一般≥直径12mm硅碳棒，电阻值允差为≤0.2Ω
4.在高温条件下，空气中的氧气、二氧化碳、水蒸气与元件发生化学反应，使元件表面生成二氧化硅薄膜，但二氧化硅的电阻率偏大，使元件电阻增加。
硅碳棒元件在连续式窑炉与间歇式窑炉中，前者的寿命较长。这是因为元件在使用中表面氧化生成二氧化硅薄膜，长时间使用使二氧化硅薄膜增加，阻值也随之增加。二氧化硅薄膜在结晶临界点（270℃）附近会发生异常膨胀、收缩。而间歇式窑炉间断使用总在此温度上下浮动，反复破坏二氧化硅薄膜，加速元件氧化老化，导致元件使用寿命缩短。
硅碳棒表面温度负荷，密度，炉内气氛，温度与元件老化速度成正比，与元件的寿命成反比。
豫公网安备 41018502000183号
